Скрытый крепёж для планкена и террасной доски
Стальная П-образная планка, которая держит фасадную или террасную доску изнутри: снаружи не видно ни одного самореза. Рассчитана на тяжёлые фасады из плотных пород дерева.

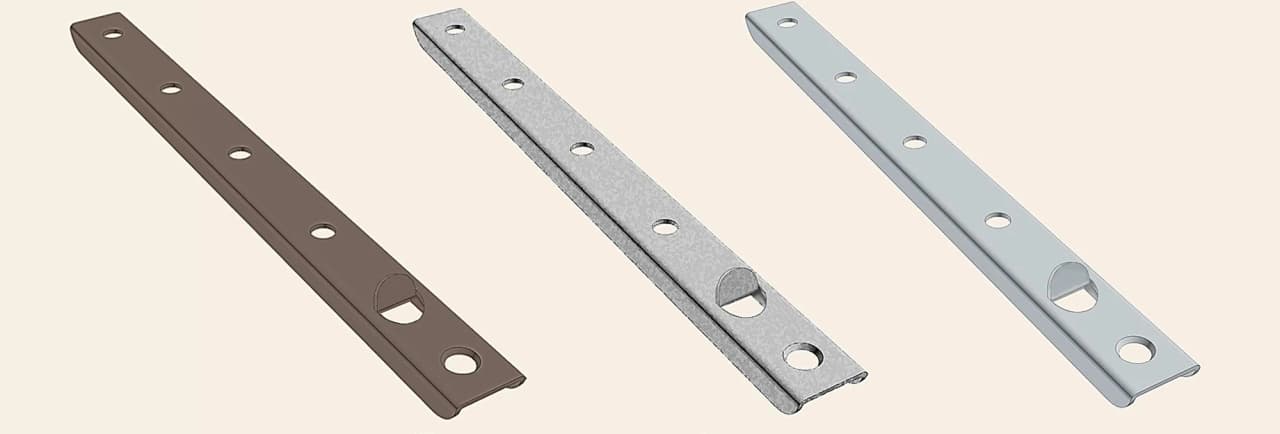

Планка бывает в разных исполнениях — оцинкованная, нержавеющая, окрашенная по каталогу RAL.
Как это работает
Планка привинчивается к тыльной стороне доски и одним краем цепляется за соседнюю доску. Крепёж оказывается запертым между доской и лагой — он держит, но его не видно.
- Ровная плоскость без метиза. На лицевой стороне нет ни шляпок, ни засверловки, ни подтёков ржавчины вокруг них.
- Вентиляция. Планка отодвигает доску от лаги. Дождевая влага и конденсат испаряются, древесина и утеплитель меньше подвержены гниению, металл — коррозии.
- Любое основание. Монолитный бетон, кирпич, пенобетон, дерево, OSB — тип подсистемы вентфасада подбирается по проекту.
- Любое направление. Жёсткий П-образный профиль держит доску горизонтально, вертикально и под наклоном.
- Доска работает свободно. Крепёж не стягивает доску наглухо, поэтому сезонные подвижки древесины не рвут её вокруг самореза.
Скрытый крепёж выпускают несколько производителей, и размеры планки, марка стали и длины у них отличаются. Ниже описан общий принцип — точные габариты, шурупы и минимальный зазор берите из инструкции к той планке, которая поедет на ваш объект.
Технология монтажа фасада
Доска крепится на направляющие с шагом 500 мм. В качестве лаг лучше всего брать брус сечением не менее 50 мм из того же материала, что и сам фасад, либо из плотной строительной древесины — лиственницы.

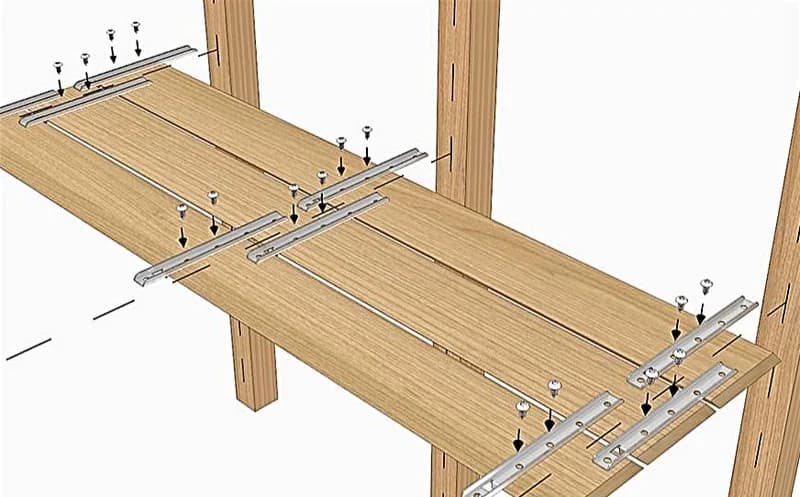

1. Разметка и крепление планок к доске
Несколько досок укладываются на ровную поверхность внутренней стороной наружу. На неё наносятся разметочные линии по осям лаг. Планки привинчиваются к каждой доске в шахматном порядке — слева и справа от линии, шурупами с полукруглой головкой. У большинства планок есть монтажный стопор: он сам выставляет планку вровень с кромкой доски и заметно ускоряет работу.

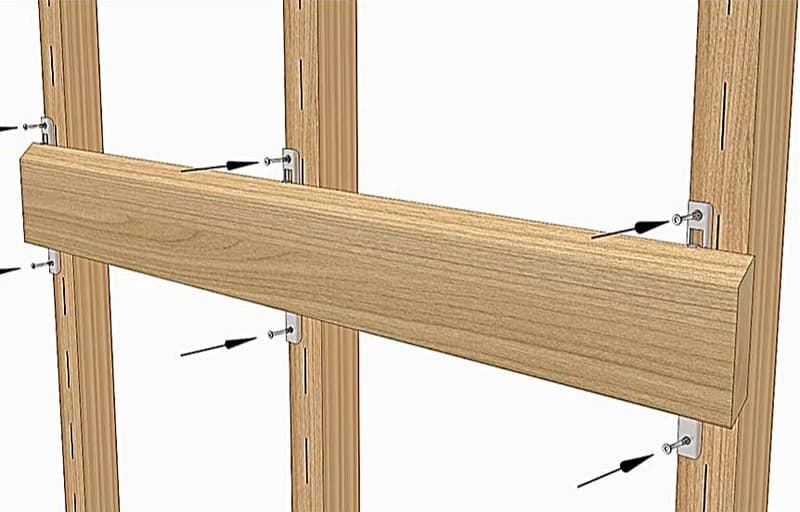

2. Первая доска
Монтаж ведётся снизу вверх. Первая доска крепится к лагам через верхнее и нижнее отверстия планки — нижнее отверстие работает только на стартовом ряду, дальше оно уходит под предыдущую доску.

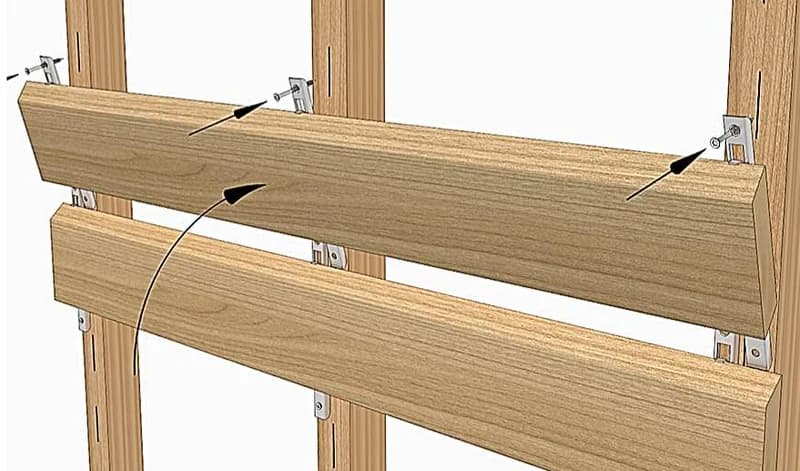

3. Последующие доски
Каждая следующая доска ставится так, чтобы свободная выступающая часть планки зашла под предыдущую доску. Фиксируется одним шурупом с потайной головкой через верхнее отверстие — снаружи крепёж уже не виден.

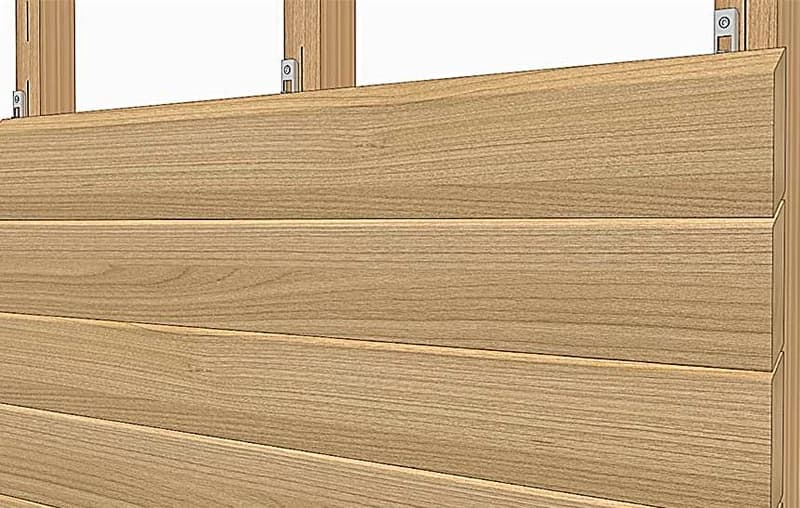

4. Готовый фасад
Остальные доски монтируются так же. Величина зазора задаётся раскладкой, а его минимум — геометрией конкретной планки, поэтому его берут из инструкции производителя крепежа. Чтобы зазор был одинаковым по всему фасаду, используют монтажные шаблоны.
Расход крепежа
Количество планок считается по формуле:
S / (A + B) / D
- S — площадь фасада, м²
- A — рабочая ширина доски, м
- B — ширина технологического зазора, м
- D — расстояние между осями лаг, м
К расчётному количеству рекомендуется добавить 10–25%, если у конструкции сложная геометрия или по фасаду идут внешние инженерные коммуникации. Для широких фасадных панелей результат удваивается — на панель ставится пара планок.
Пример
Фасад 50 м², доска шириной 140 мм, зазор 5 мм, шаг лаг 500 мм:
50 / (0,140 + 0,005) / 0,5 = 690 шт. С запасом 15% — около 790 планок.
Ориентировочный расход при шаге лаг 500 мм и зазоре 5 мм
| Ширина доски, мм | Ширина + зазор, мм | Планок, шт/м² |
|---|---|---|
| 90 | 95 | ≈ 21 |
| 115 | 120 | ≈ 17 |
| 140 | 145 | ≈ 14 |
| 190 | 195 | ≈ 10 |
Значения без запаса на подрезку. Чем уже доска и чаще лаги — тем больше планок на квадратный метр.
Шурупы и зазоры
- Планка к доске. Шурупы с полукруглой головкой — она прижимает планку, не утапливаясь в металл. Длину берут по толщине доски, чтобы остриё не вышло на лицевую сторону.
- Доска к лагам. Шурупы с потайной головкой: она уходит заподлицо и не мешает следующей доске лечь на планку.
- Металлическая подсистема. Шурупы по металлу с буром.
- Только оцинковка или нержавейка. Чёрный метиз на лиственнице и дубе даёт тёмные потёки: дубильные вещества древесины разъедают незащищённую сталь. На фасаде это видно уже через сезон.
- Зазоры. На фасаде обычно 3–7 мм, на настиле 5–10 мм — по раскладке и породе. Минимально допустимый зазор зависит от геометрии планки, его смотрят в инструкции к крепежу. Чтобы выдержать зазор одинаковым, используют монтажные шаблоны.
Где применяется

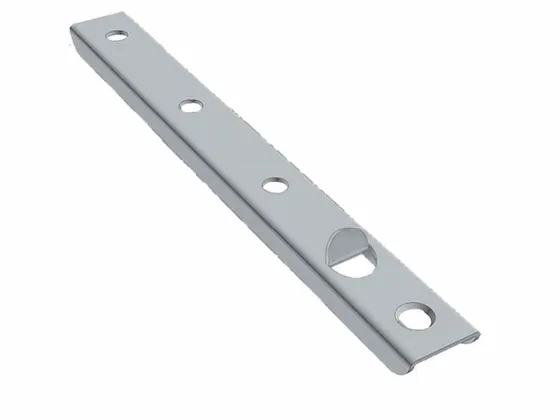

Скошенный и прямой планкен
Основное применение. Крепёж особенно эффективен на скошенном планкене («Ромбус»), где обычный саморез виден на лицевой стороне.
- Подсистема
- Деревянные лаги от 50×50 мм или стальной профиль
- Шаг лаг
- 500 мм
- Зазор между досками
- 3–7 мм
- Длина планки
- Подбирается по ширине доски
Планкен скошенныйПланкен прямойФасадная доска скошеннаяФасадная доска прямая

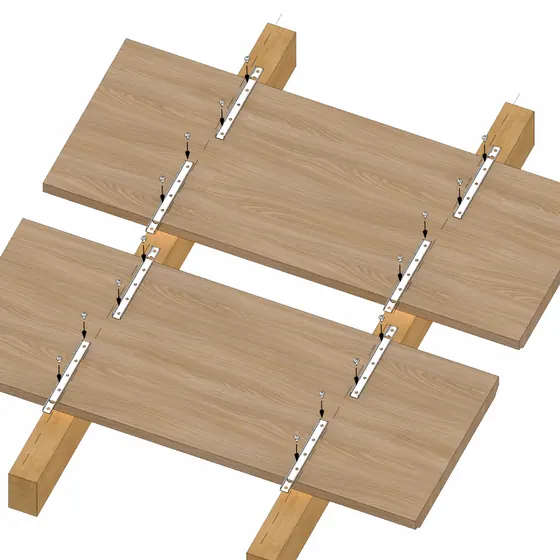

Широкие фасадные панели
Клеёный щит шире планкена, поэтому на каждую панель ставится пара планок с каждой стороны разметочной линии — расход по формуле удваивается.
- Подсистема
- Деревянные лаги от 50×50 мм или стальной профиль
- Планки на панель
- Пара на каждую ось лаги, в шахматном порядке
- Отступ от линии
- 7–10 мм
- Зазор
- Зависит от типа панели и породы — уточняется по проекту
Террасный и палубный настил

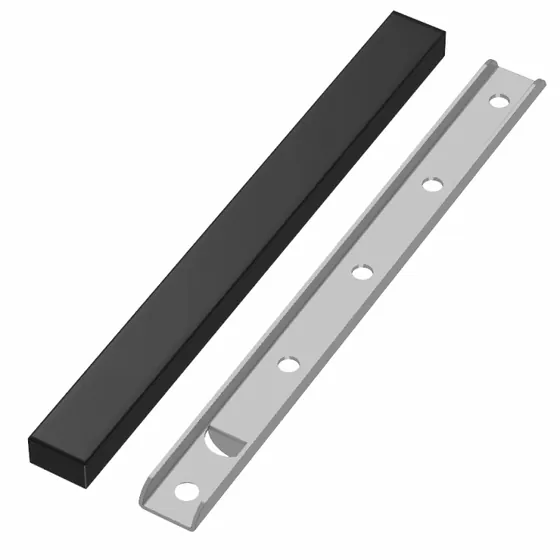

Для настила берут более длинную планку. На террасах с повышенной нагрузкой внутрь профиля планки дополнительно укладывают уплотнитель из EPDM-резины — он гасит игру доски под ногой.
- Лаги
- Лиственница или термососна, 50×70 или 60×120 мм
- Уплотнитель
- EPDM-резина (для нагруженных террас)
- Зазор между досками
- 5–10 мм
- Монтаж
- Снизу вверх, как на фасаде
Крепёж под заказ
Скрытый крепёж — заказная позиция: на складе он не лежит, а поставляется под объём конкретного объекта и в нужном исполнении. Поэтому цены на сайте нет: стоимость, исполнение и срок поставки называет менеджер.
Пришлите площадь фасада или настила, ширину доски и шаг лаг — рассчитаем количество планок и шурупов и подготовим счёт.
