Скрытое крепление FAS-Deck

Скрытое крепление FAS-Deck относится к категории скрытых креплений, рассчитано на монтаж тяжёлых фасадов из плотных пород дерева и разработана исходя из современных требований проектирования и проведения монтажных работ. Его применение позволяет воплотить самую смелую дизайнерскую идею с использованием уникальных отделочных материалов. Особенно данный крепёж эффективен при монтаже скошенного планкена. Монтаж фасадного планкена возможно проводить на любой вид несущего основания: монолитный бетон, кирпич, пенобетон, дерево, OSB и т.д. При этом вид и конструкция несущей системы вентилируемого фасада, подбирается в соответствии с техническими требованиями проекта. Крепеж имеет жёсткую конструкцию, за счёт П-образного профиля, что позволяет монтировать фасадные элементы в горизонтальном, вертикальном и наклонном направлениях. Боковые рёбра крепления, обеспечивают прекрасную вентиляцию фасадных элементов. Дождевая влага и конденсат полностью испаряются, деревянные элементы фасада и утеплитель, меньше подвержены гниению, уменьшается опасность коррозии металлических элементов.

Техническая информация (Для материала шириной до 145 мм)

Крепление изготавливается из горяче-оцинкованной листовой стали толщиной 1,2 мм, по ГОСТ 14918-80, ГОСТ 52246-2004. Так же возможна покраска крепежа по каталогу RAL. Ширина крепления 17 мм, длина 195 мм., высота 7 мм. Планкен из лиственницы крепится на лаги (направляющие) или стальной профиль, ширина которых должна быть не менее 50 мм. Минимальный торцевой зазор между фасадными элементами скошенного планкена, составляет 3 мм. Если необходимо увеличить зазор, для компенсации линейных деформаций древесины, используются шаблоны 3-7 мм.

Для крепления к деревянной системе фасада, рекомендуем использовать высококачественные оцинкованные или нержавеющие шурупы для твердых пород дерева размером 4,0х40-50 мм, и 5,0х16-26 мм, (в зависимости от толщины фасадной доски). Для крепления к металлической системе фасада, необходимо использовать шурупы по металлу с буром.

Описание монтажа скошенного планкена	Описание монтажа фасадных панелей	Террасный настил из дерева FAS-Deck

Расход крепежа.

Расход крепежа рассчитывается по следующей формуле: S/(A+B)/D, где S -площадь фасада в м/кв, А - ширина планкена в м., В - ширина технологического зазора в м, D - расстояние между осями опорных лаг в м. Данное количество является расчётным и к нему рекомендуется добавить 10-25%, если конструкция имеет сложную геометрию, внешние инженерные коммуникации.

Описание технологии монтажа фасада.

Крепление фасадного планкена производиться на направляющие, установленные на расстояние 500 мм., друг от друга. Для этого лучше всего использовать брус сечением не менее 50 мм., из того же материала, что и фасадный планкен, либо из плотной строительной древесины (лиственницы).

На ровную поверхность укладывается несколько досок, внутренней стороной в наружу и наносится разметочная линия, для равномерного размещения крепёжных элементов Змейки П-образной. К каждой доске, в шахматном порядке, на расстоянии примерно 5-7 мм., с лева и с права, от разметочной линии привинчиваются крепления Змейка П-образная. Их монтаж производится шурупами с цилиндрической или полукруглой головкой 5,0х16-26 мм., ( в зависимости от толщины планкена) так, что бы монтажный стопор ровно прилегал к краю доски. При этом монтажный стопор позволяет разместить крепёжный элемент быстро, точно в правильном положении, значительно сокращая время монтажа.

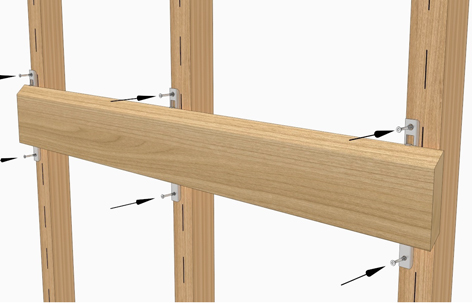

Когда фасадные элементы подготовлены к установке, производится их крепление на направляющие. Монтаж идёт снизу в верх. Первая доска крепится шурупами 4,0х50 мм., через нижнее и верхнее отверстия в креплении Змейка.

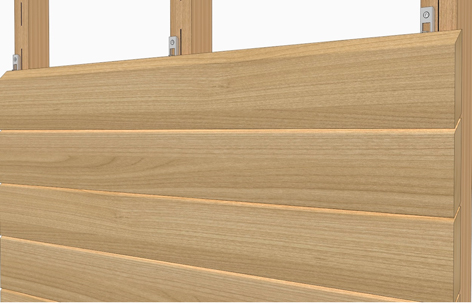

Последующие планки устанавливаются так, что бы выступающая часть фасадного крепления Змейка заходила под предыдущую доску, и фиксируются через верхнее отверстие, шурупом с потайной головкой 4,0х50 мм.

Минимальный зазор между фасадными элементами при использовании крепления Змейка П-образная на скошенном планкене, должен быть не менее 2 мм., и не менее 1,5 мм на прямом планкене. Для увеличения зазора возможно использовать монтажные шаблоны - с фиксированной толщиной от 3 до 7 мм, в зависимости от ширины планкена.

Для фасадной доски 20/27х140 в среднем потребуется крепежа 20-25 шт/м2 (при шаге лаг ……. мм)

Стоимость комплекта Пластина П-образная усиленная (без саморезов) = руб/комплект*

* для установки на деревянную обрешетку
